Одноплатный компьютер VAR-6ULCustomBoard

О продукции Variscite

С помощью решений компании Variscite ваши идеи станут реальностью. Компания Variscite предлагает широкую линейку процессорных модулей, одноплатных компьютеров, отладочных комплектов и плат расширения. Мы взяли на себя заботу о дизайне аппаратных средств, чтобы вы могли сосредоточиться на разработке новейших технологий в условиях стремительно растущих рынков.

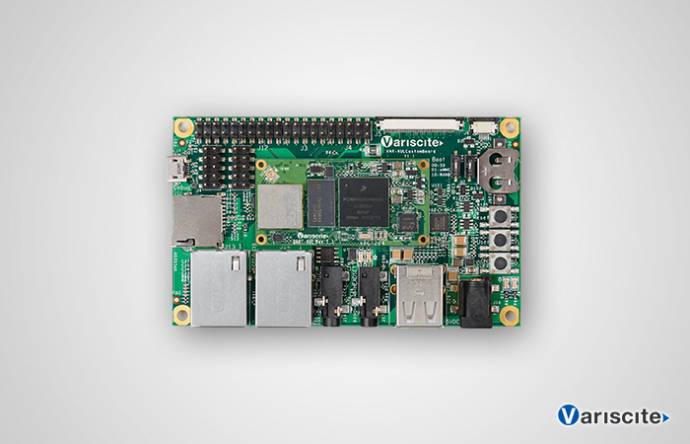

Variscite VAR-6ULCustomBoard
Одноплатный компьютер VAR-6ULCustomBoard выступает в роли материнской платы для процессорного модуля DART-6UL.



VAR-6ULCustomBoard — может использоваться как в составе конечного продукта, так и в качестве средств разработки и отладки решений на базе процессорных модулей Варисайт.

В сочетании с DART-6UL предлагает широкий спектр интерфейсов и коммуникационных возможностей, таких как: RS-232, USB, Dual Ethernet, RGB, LVDS, интерфейс для подключения камеры и др.

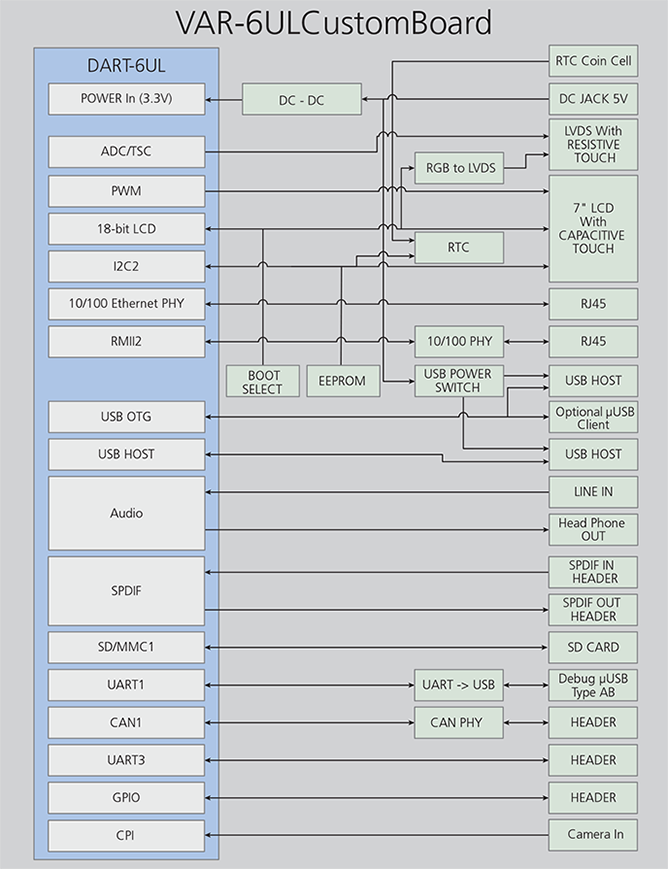

Блок-схема
Блок-схема Variscite VAR-6ULCustomBoard

Разъем процессорного модуля

  • 3 коннектора DX40 — совместим с DART-6UL (модуль не входит в комплект поставки).

Дисплей

  • Parallel RGB 24bit;
  • LVDS 3-пары 18bit;
  • Коннектор емкостной сенсорной панели: 6-контактный FFC/FPC;
  • Коннектор резистивной сенсорной панели.

Аудио

  • Гнездо для подключения наушников: 3,5 мм;
  • Линейный вход: 3,5 мм;
  • Цифровой микрофон (на плате).

USB

  • Порт USB Host, тип "А"
  • Порт USB OTG, тип "Mini-АВ" / тип "А".

Сеть

  • 2 x Ethernet: 10/100, RJ-45;
  • Wi-Fi, Bluetooth (на модуле).

Подключения

  • Слот для uSD-карты;
  • Интерфейс камеры;
  • CAN Bus;
  • RS-232;
  • MicroUSB debug port (serial <> USB).

Разъемы расширения

  • I2C;
  • SPI;
  • UART;
  • JTAG;
  • PWM;
  • CLKO2.

Питание

  • Гнездо для подключения блока питания: jack 2,0мм, 5 В;
  • Гнездо для батареи RTC: CR1225.

Габаритные размеры

  • Д×Ш×В: 7,0 cм × 10,0 см × 2,0 см.
