Процессорный модуль VAR-SOM-AM33 со склада Variscite в России

Основаны на микропроцессорах Sitara™ ARM® Cortex™-A8 TI AM3352 и TI AM3354 с тактовой частотой от 600 до 1000 МГц, со встроенным 2D/3D графическим ускорителем.

VAR-SOM-AM33 поднимает планку по беспрецендентному соотношению цена/производительность.

Основанный на Sitara™ 335x ARM® Cortex™-A8 от Texas Instruments (TI) с аппаратным ускорителем 2D/3D графики, VAR-SOM-AM33 обеспечивает гибкий выбор по всему спектру применения.

К примеру, такие особенности, как рабочие температуры от -40 до +85°C и Dual CAN bus делают его идеальным для промышленных применений в автомобилестроении, системах управления, освещения, обработки данных и др. С Ethernet, USB, сенсорным контроллером, аудио и Wi-Fi 802.11 b/g/n, VAR-SOM-AM33 высоко интегрированное предложение с поддержкой широкого спектра возможностей для различных операционных систем.

Семейство продуктов

Отладочный комплект: VAR-DVK-AM33
Набор разработчика: VAR-STK-AM33
Плата-носитель: VAR-AM33CustomBoard

Демонстрационное видео

VAR-SOM-AM33 под управлением ОС Android 4.1.2 Jelly Bean:

VAR-SOM-AM33 и Linux:

VAR-SOM-AM33 под управлением Windows Embedded Compact 7:

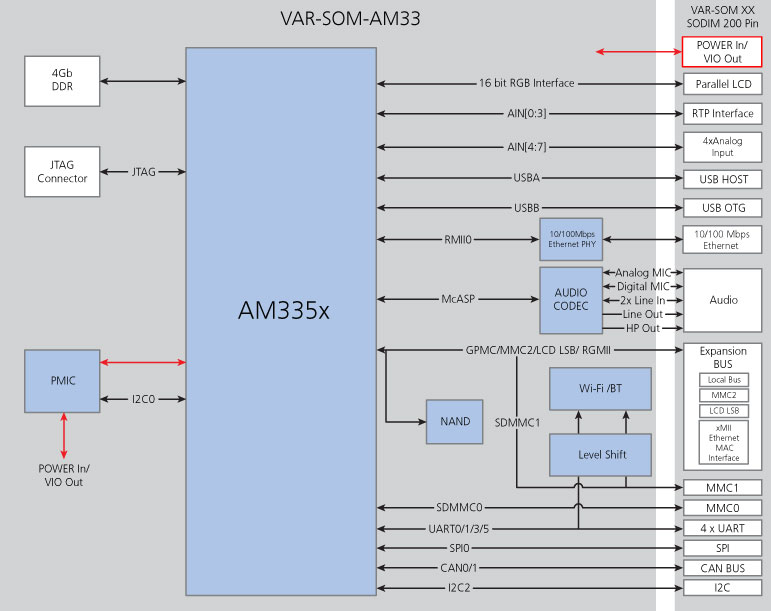

Блок-схема

Подробнее о процессорах TI AM335x

Узнать больше подробностей о процессорах семейства AM335x вы можете на сайте производителя Texas Instruments…

ЦПУ

Процессор Texas Instruments AM335x (AM3352, AM3354):
- Ядро ARM Cortex™-A8, с тактовой частотой 600-1000 МГц.

Память

128 - 512 МБ DDR3;
128 - 1024 МБ SLC NAND.

Мультимедиа

2D/3D графический ускоритель PowerVR™ SGX530.

Дисплей

LCD-интерфейс — RGB, с поддержкой разрешения до 1400x1050 24bit;
4/5-проводной интерфейс резистивной сенсорной панели.

Аудио

Линейный вход;
Линейный выход;
Аналоговый микрофон.

Сеть

Ethernet 10/100 + 10/100/1000 RGMII;
Wi-Fi 802.11 a/b/g/n + MIMO — [опционально];
Bluetooth V4.0/BLE — [опционально].

Интерфейсы

1 x SD/SDIO/MMC;
4 x UART (до 3,6 Мбит/с);
2 x I2C;
1 x SPI;
2 x CAN bus;
GPMC external bus;
RTC на модуле.

USB

USB 2.0 Host;
USB 2.0 OTG.

Поддержка ОС

Linux;
Android;
Windows Embedded Compact 7.0;

Питание

Питание от источника постоянного тока 3,3 В;
Напряжение цифровых входов/выходов: 3,3 В.

Технические характеристики

Универсальный коннектор SO-DIMM 200;
Габариты (Д×Ш×В): 38,5 мм×67,8 мм×3 мм.
Температурные диапазоны:
- Коммерческий: от 0°C до +70°C;
- Расширенный: от -20°C до +70°C;
- Промышленный: от -40°C до +85°C.

VSM_AM335[x]_[V2]_[xxxx]C_[xxx]R_[xxxx]N_[AC]_[EC]_[W[B][D]]_[x]T [x]O

AM335[x]	AM3352, AM3354
[xxxx]C	600C - 600 МГц, 720C - 720 МГц (от 1000шт), 800C - 800 МГц, 1000C - 1 ГГц
[xxx]R:	128R - 128 МБ DDR3, 256R - 256 МБ DDR3, 512R - 512 МБ DDR3
[xxxx]N	128N - 128 МБ NAND, 256N - 256 МБ NAND, 512N - 512 МБ NAND, 1024N - 1 ГБ NAND
[AC]	Audio Codec
[EC]	10/100 Ethernet PHY
[W[B][D]]	W - Wi-Fi 802.11 b/g/n, WB - Wi-Fi 802.11 b/g/n + Bluetooth 4.0, WD - Wi-Fi 802.11 a/b/g/n с MIMO (V2 only), WBD - Wi-Fi 802.11 a/b/g/n с MIMO + Bluetooth 4.0 (V2 only)
[x]T:	Температуры: CT - коммерческие: от 0°С до +70°С ET - расширенные: от -20°С до +70°С IT - промышленные: от -40°С до +85°С
[x]O	LO - Linux AO - Android CO - Windows EC

Стандартные конфигурации

VAR-SOM-AM33 STD	VSM_AM3354_600C_256R_256N_AC_EC_CT LO
VAR-SOM-AM33 MAX	VSM_AM3354_600C_256R_256N_AC_EC_WB_CT LO
VAR-SOM-AM33 V2STD	VSM_AM3354_V2_600C_256R_256N_AC_EC_CT LO
VAR-SOM-AM33 V2WB1	VSM_AM3354_V2_600C_256R_256N_AC_EC_WB_CT LO
VAR-SOM-AM33 V2WB2	VSM_AM3354_V2_1000C_512R_512N_AC_EC_WB_CT LO
VAR-SOM-AM33 V2IT	VSM_AM3354_V2_800C_512R_512N_AC_EC_WBD_IT LO

Нестандартные конфигурации доступны под заказ.

OS support:

Android 4.1 Jelly Bean

Linux kernel 3.2.0

Windows Embedded Compact 7

PCN

PCN No.2 for VAR-SOM-AM33

PCN No.3 rev 1.0 for VAR-SOM-AM33
