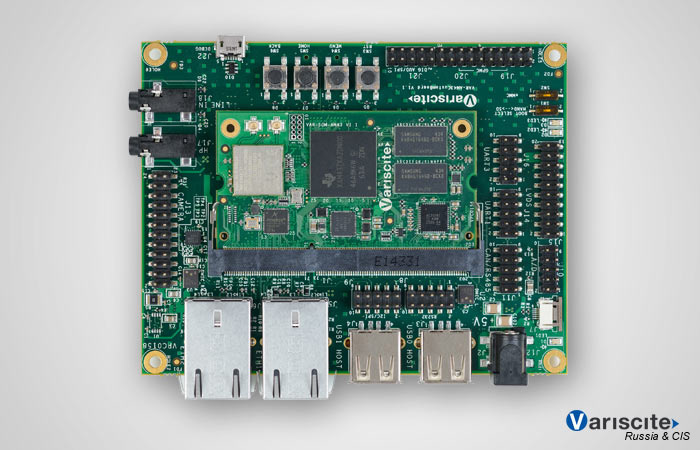

Одноплатный компьютер VAR-AM43CustomBoard со склада Variscite в России

Одноплатные компьютеры VAR-AM43CustomBoard выступают в роли материнских плат для процессорных модулей VAR-SOM-AM43.

VAR-AM43CustomBoard — может использоваться как в составе конечного продукта, так и в качестве средств разработки и отладки решений на базе процессорных модулей Варисайт.

В сочетании с VAR-SOM-АМ43 предлагает широкий спектр интерфейсов и коммуникационных возможностей, таких как: RS-232/RS-485, USB, Gigabit Ethernet, Wi-Fi, BlueTooth, аудио, LVDS, SD/SDHC/MMC и др.

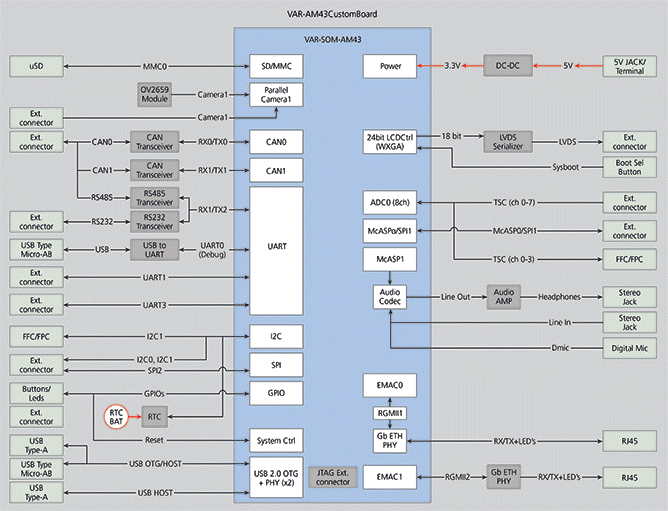

Блок-схема

Разъем процессорного модуля

Коннектор SO-DIMM 200 — совместим с VAR-SOM-AM43 (модуль не входит в комплект поставки).

Дисплей

LVDS, 3-пров. 18bit;
Коннектор резистивной сенсорной панели: 4-контактный FFC/FPC;
Коннектор емкостной сенсорной панели: 6-контактный FFC/FPC.

Аудио

Гнездо для подключения наушников, 3,5 мм;
Линейный вход, 3,5 мм;
Цифровой микрофон (на плате).

USB

Порт USB Host, тип "А"
Порт USB OTG, тип "Mini-АВ".

Сеть

Ethernet 1: 10/100/1000, RJ-45;
Ethernet 2: 10/100/1000, RJ-45;
Wi-Fi, Bluetooth (на модуле).

Подключения

Слот для uSD-карты;
Разъем для подключения камеры;
RS-232;
RS-485;
MicroUSB debug port (serial<>USB);
2 x CAN Bus.

Разъемы расширения

Интерфейс SD/SDIO/MMC;
ADC, 8-канал.;
I2C;
SPI;
McASP;
2 x UART;
GPIO.

Питание

Гнездо для подключения блока питания: jack 2,5мм, 5 В;
Гнездо для батареи RTC: CR1225.

Габаритные размеры

Д×Ш×В: 8,6 cм × 11,1 см × 2,4 см.

Reference Manuals:

TI AM437x technical Reference Manual

VAR-AM43CustomBoard Datasheet

VAR-SOM-AM43 Datasheet

VAR-SOM-AM43 Product Brief

Mechanic Design:

VAR-AM43CustomBoard DXF Files

VAR-AM43CustomBoard Schematics

VAR-SOM-AM43DXF Files

OS support:

Linux

Linux kernel 3.14

Yocto Dora
