Процессорный модуль VAR-SOM-OM44 со склада Variscite в России

Модуль основан на микропроцессоре OMAP4460 компании TI, с ядром Dual-Core Cortex-A9 тактовой частотой до 1,5 ГГц.

VAR-SOM-OM44 — подходящее решение для приложений, требующих широкие мультимедийные возможности в сочетании с высокой производительностью. Компактная и энергоэффективная система демонстрирует производительность на уровне Intel Atom.

Быстро оценить и освоить передовые возможности этого модуля можно с помощью отладочного комплекта VAR-DVK-OM44. Также доступна мультимедийная плата расширения VAR-EXT-CB401.

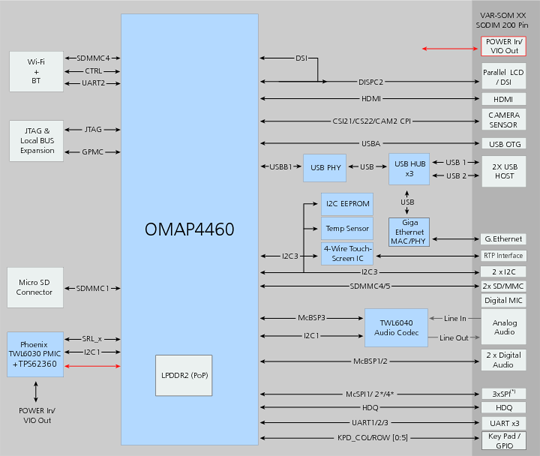

Блок-схема

Демонстрационное видео

VAR-SOM-OM44 под управлением ОС Android 2.3.6 с разрешением 1080p.

VAR-SOM-OM44 и Android ICS (4.0.1):

VAR-SOM-OM44 под управлением ОС Ubuntu Oneiric с разрешением 1080p.

ЦПУ

Процессор Texas Instruments OMAP4460:
- Двухядерный ARM Cortex™-A9 MPCore™ с тактовой частотой 1,2 - 1,5 ГГц;

Память

512 - 1024 МБ LP-DDR2;
Встроенный разъём micro-SD.

Мультимедиа

2D/3D графический ускоритель PowerVR SGX540;
Видео кодирование/декодирование: 1080p30 H.264;
Интерфейсы камеры: 2× CSI, 1× CPI.

Дисплей

HDMI v1.3a, с поддержкой 1920x1080;
RGB, 1400x1050 24bit;
DSI, 1400x1050 24bit;
4-проводной интерфейс резистивной сенсорной панели.

Аудио

Линейный вход/выход;
Драйвер наушников;
Цифровой микрофон;
Цифровое аудио: S/PDIF.

Сеть

Ethernet 10/100/1000;
Wi-Fi 802.11 b/g/n — [опционально];
Bluetooth v4.0 — [опционально].

Интерфейсы

2 x SD/SDIO/MMC;
2 x USB 2.0 Host;
1 x USB 2.0 OTG;
3 x UART (до 3.6 Мбит/с);
2 x I2C;
2 x SPI;
1Wire/HDQ;
Внешняя шина GMPC;
RTC на модуле.

Поддержка ОС

Linux: Ubuntu;
Android.

Питание

Питание от источника постоянного тока: 3,3 В;
Напряжение цифровых входов/выходов: 1,8 В;
Типичное потребление: 5 Вт.

Технические характеристики

Универсальный коннектор SO-DIMM 200;
Габариты (ДxШxВ): 38,5 мм x 67,8 мм x 3,7 мм.
Температурные диапазоны:
- Коммерческий: от 0°С до +70°С
- Расширенный: от -20°С до +85°С

VSM_OM4460_[xxxx]C_[xxxx]R_[8G]_[EC]_[TP]_[LB]_[WB]_[x]T

[xxxx]C:	1200C - 1.2 ГГц, 1500C - 1.5 ГГц
[xxxx]R:	512R - 512 МБ LP-DDR2, 1024R - 1 ГБ LP-DDR2
[8G]:	8 ГБ MicroSD карта памяти
[EC]:	10/100/1000 Ethernet + 2nd USB Host
[TP]:	4-wire Touch Panel controller
[LB]:	Local Bus / JTAG connector
[WB]:	Wi-Fi 802.11 b/g/n + Bluetooth 4.0
[x]T:	Температуры: CT - коммерческие: от 0°С до +70°С ET - расширенные: от -20°С до +85°С

Стандартные конфигурации

VAR-SOM-OM44 STD	VSM_OM4460_1500C_1024R_8G_EC_TP_LB_CT
VAR-SOM-OM44 STD/без карты	VSM_OM4460_1500C_1024R_EC_TP_LB_CT
VAR-SOM-OM44 MAX	VSM_OM4460_1500C_1024R_8G_EC_TP_LB_WB_CT
VAR-SOM-OM44 MAX/без карты	VSM_OM4460_1500C_1024R_EC_TP_LB_WB_CT

Нестандартные конфигурации доступны под заказ.
