Одноплатный компьютер VAR-AM35CustomBoard со склада Variscite в России

Одноплатный компьютер VAR-AM35CustomBoard выступает в роли материнской платы для процессорного модуля VAR-SOM-AM35.

VAR-AM35CustomBoard — может использоваться как в составе конечного продукта, так и в качестве средств разработки и отладки решений на базе процессорных модулей Варисайт.

В сочетании с VAR-SOM-AM35 предлагает широкий спектр интерфейсов и коммуникационных возможностей, таких как: RS-232, USB, Ethernet, аудио, HDMI/DVI, LVDS, SD/MMC и др.

Коммутационные возможности могут быть расширены с помощью платы расширения VAR-EXT-CB105.

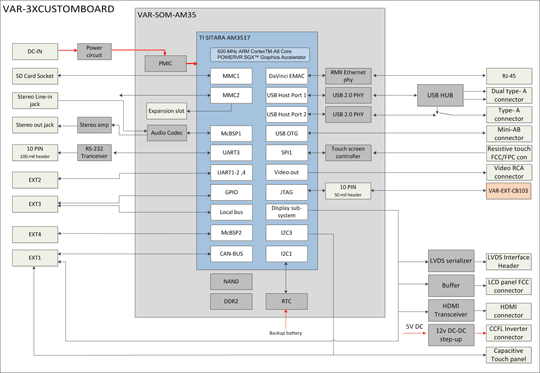

Блок-схема

Разъем процессорного модуля

Коннектор SO-DIMM 200 — совместим с VAR-SOM-AM35 (модуль не входит в комплект поставки).

Дисплей

18-битный параллельный RGB интерфейс (40-пиновый FFC/FPC коннектор для 7” WVGA LCD);
LVDS 18bit;
Композитный RCA;
HDMI/DVI;
Коннектор резистивной сенсорной панели: 4-контактный FFC/FPC;
Коннектор емкостной сенсорной панели.

Аудио

Линейный вход: 3,5 мм;
Линейный выход: 3,5 мм.

USB

3 порта USB Host, тип "А"
Порт USB OTG, тип "Mini-АВ".

Сеть

Ethernet: 10/100, RJ-45;

Подключения

Слот для SD/MMC-карты;
Подключение камеры: через VAR-EXT-CB105 (не входит в комплект поставки);
RS-232: IDC10 (DBGU).

Разъемы расширения

GPMC - Local Bus interface;
Интерфейс SD/SDIO/MMC;
I2C;
SPI;
UART;
GPIO;
CAN Bus;
JTAG.

Питание

Гнездо для подключения блока питания: jack 2,5мм, 7,5 - 14 В;
Гнездо для батареи RTC: CR1225.

Габаритные размеры

Д×Ш×В: 10,0 cм × 9,0 см × 2,53 см.
