Процессорный модуль VAR-SOM-ОM37 со склада Variscite в России

Микропроцессоры ARM Cortex-A8 TI DM3730 и AM3703 с тактовой частотой до 1 ГГц, с 2D/3D графическим ускорителем и поддержкой кодирования/декодировния HD-видео.

VAR-SOM-OM37 – это энергоэффективный, высокопроизводительный процессорный модуль, легко интегрирующийся в любое встраиваемое решение. Включает расширенный набор интерфейсов и позволяет использовать встраиваемую операционную систему, например, Android, Linux, Windows Embedded CE 6 и Windows Embedded Compact 7.

Семейство продуктов

Отладочный комплект: VAR-DVK-OM37
Плата-носитель: VAR-OM3xCustomBoard
Плата расширения: VAR-EXT-CB105

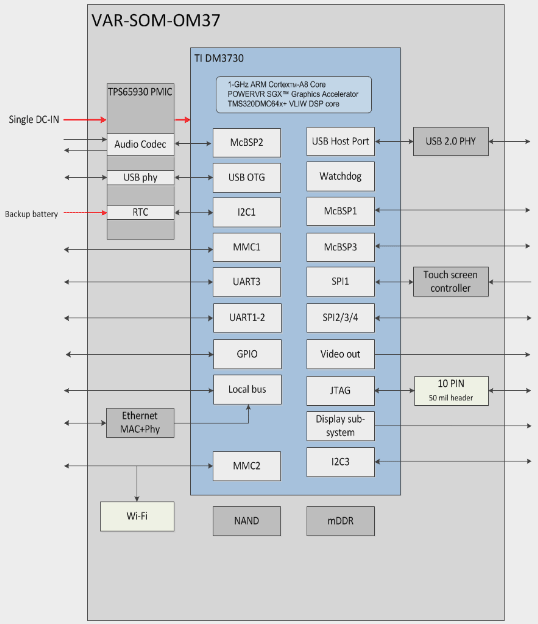

Блок-схема

ЦПУ

Процессор Texas Instruments DM3730/AM3703;
Ядро ARM Cortex™-A8, с тактовой частотой 800 - 1000 МГц;
DSP MS320C64x (только для DM3730).

Память

64 - 256 МБ LP-DDR;
256 - 512 МБ SLC NAND.

Мультимедиа

2D/3D графический ускоритель PowerVR SGX530 (только для DM3730);
Видео кодирование/декодирование: 720p H.264;
Интерфейс камеры: 1x CPI.

Дисплей

LCD-интерфейс - RGB, с поддержкой разрешения до 1400x1050 24bit;
4-проводной интерфейс резистивной сенсорной панели.

Аудио

Линейный вход;
Линейный выход;
Аналоговый микрофон.

Сеть

Ethernet 10/100;
Wi-Fi 802.11 b/g/n — [опционально];
Bluetooth 4.0 — [опционально].

Интерфейсы

2 x SD/SDIO/MMC;
1 x USB 2.0 Host;
1 x USB 2.0 OTG;
3 x UART (до 3,6 Мбит/с);
2 x I2C;
1 x SPI;
1-Wire/HDQ;
Внешняя шина GPMC;
RTC на модуле.

Поддержка ОС

Linux;
Android;
Windows Embedded Compact 6.0R3 / 7.0.

Питание

Питание от источника постоянного тока 3,3 - 4,5 В;
Цифровые входы/выходы: 1,8 В;
Типичное потребление: 1 Вт.

Технические характеристики

Универсальный коннектор SO-DIMM 200
Габариты (Д×Ш×В): 35,6 мм×67,8 мм×3,7 мм
Температурные диапазоны:
- Коммерческий: от 0°C до +70°C
- Расширенный: от -20°C до +70°C
- Промышленный: от -40°C до +85°C

VSM_OM37[xx]_[xxxx]C_[xxx]R_[xxx]N_[EC]_[TP]_[UH]_[W]_[x]T [x]O

OM37[xx]	OM3730 - TI DM3730, OM3703 - TI AM3703
[xxxx]C	800C - 800 МГц, 1000C - 1 ГГц
[xxx]R	64R - 64 МБ DDR, 128R - 128 МБ DDR, 256R - 256 МБ DDR, 512R - 512 МБ DDR
[xxx]N	256N - 256 МБ NAND, 512N - 512 МБ NAND
[EC]	Ethernet-контроллер
[TP]	Контроллер сенсорной панели
[UH]	USB 2.0 Host controller
[W]	W - Wi-Fi 802.11 b/g/n
[x]T:	Температуры: CT - коммерческие: от 0°С до +70°С ET - расширенные: от -20°С до +70°С IT - промышленные: от -40°С до +85°С
[x]O	LO - Linux U-Boot AO - Android U-Boot CO - Windows CE EBoot

Стандартные конфигурации

VAR-SOM-OM37 STD	VSM_OM3730_1000C_256R_512N_EC_TP_UH_CT LO
VAR-SOM-OM37 MAX	VSM_OM3730_1000C_256R_512N_EC_TP_UH_W_CT LO

Нестандартные конфигурации доступны под заказ.

Linux 2.6.32

Linux 2.6.37

Windows CE 6.0 R3

Windows Embedded Compact 7
