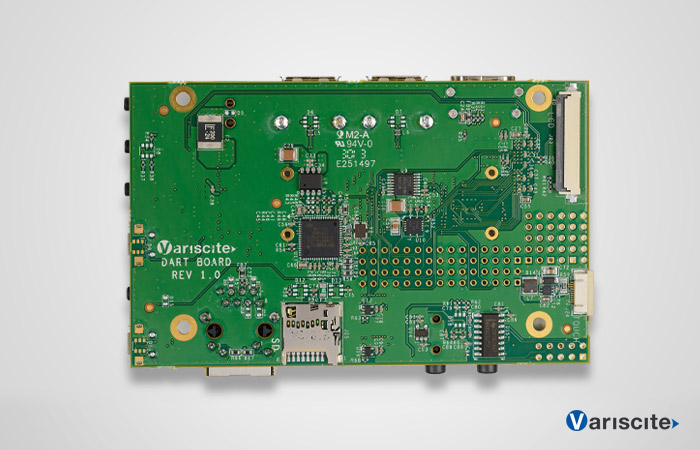

Одноплатный компьютер DART-BOARD

Разъем процессорного модуля

• 3 коннектора DX40 — совместим с DART-4460 (модуль не входит в комплект поставки).

Дисплей

• LCD-интерфейс для 7” WVGA LCD;
• HDMI v1.3a;
• Коннектор емкостной сенсорной панели: 10-контактный FFC/FPC.

Аудио

• Гнездо для подключения наушников: 3,5 мм;
• Линейный вход: 3,5 мм.

USB

• 2 порта USB Host, тип "А"
• Порт USB OTG, тип "Mini-АВ".

Сеть

• Ethernet: 10/100, RJ-45;
• Wi-Fi, Bluetooth (на модуле).

Подключения

• Слот для uSD-карты;
• Камера: 2 x модуля на базе Omnivision OV5640 (не входит в комплект поставки);
• MicroUSB debug port.

Разъемы расширения

• GPMC - Local Bus interface;
• Интерфейс SD/SDIO/MMC;
• I2C;
• SPI;
• UART;
• GPIO.

Питание

• Гнездо для подключения блока питания: jack 2,5мм, 5 В.

Габаритные размеры

• Д×Ш×В: 10,5 cм × 6,5 см × 1,8 см.
