Процессорный модуль VAR-SOM-MX6

О продукции Variscite

С помощью решений компании Variscite ваши идеи станут реальностью. Компания Variscite предлагает широкую линейку процессорных модулей, одноплатных компьютеров, отладочных комплектов и плат расширения. Мы взяли на себя заботу о дизайне аппаратных средств, чтобы вы могли сосредоточиться на разработке новейших технологий в условиях стремительно растущих рынков.


Variscite VAR-SOM-MX6
Модуль на основе Freescale i.MX6 устанавливает новую планку по беспрецедентной гибкости разработок.



С положенным в основу многоядерным микропроцессором Freescale i.MX6 Quad/Dual/DualLite/Solo, VAR-SOM-MX6 предоставляет разработчикам возможность использовать этот процессорный модуль для широкого диапазона решений и для ускорения времени вывода на рынок инновационных продуктов с богатыми техническими возможностями.

Поддержка индустриального диапазона рабочих температур от -40°С до +85°С и поддержка Dual CAN делают этот модуль идеальным для применения в промышленных решениях.

Вместе с тем, поддержка 1080p-видео и графический ускоритель открывают новые возможности для ресурсоемких мультимедийных приложений и решения сложных вычислительных задач.

Мультимедийная плата расширения VAR-EXT-CB402 для i.MX6Для ускорения разработки и сокращения времени вывода вашего продукта на рынок рекомендуем приобрести отладочный комплект VAR-DVK-MX6 и оснащённую двумя камерами и микрофонами мультимедийную плату расширения VAR-EXT-CB402.

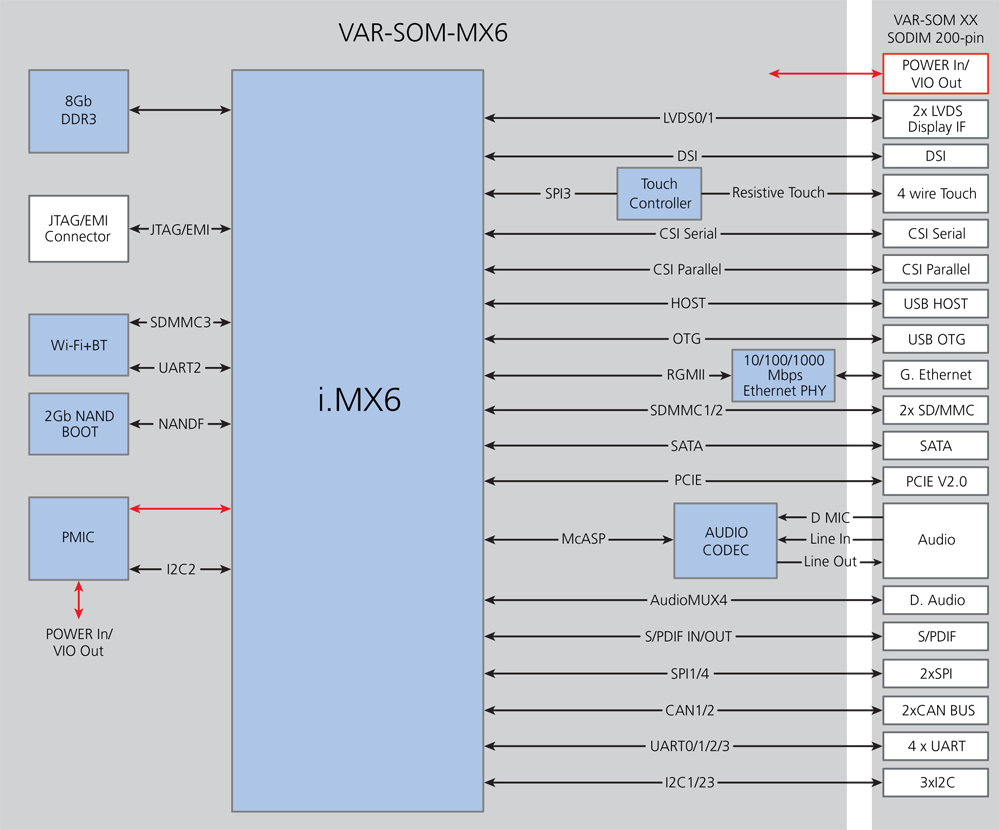

Блок-схема
Блок-схема Variscite VAR-SOM-MX6
Подробнее об i.MX6x

Больше информации о микропроцессоре Freescale i.MX6x можно узнать на сайте производителя.

Видео

ЦПУ

  • Процессор Freescale i.MX6:
    • 4-х/2-х/1- ядерный Quad/Dual/DualLite/Solo;
    • Тактовая частота: 800 МГц - 1,2 ГГц;
    • Тип: Cortex™-A9 MPCore™.

Память

  • 256 - 4096 МБ DDR3;
  • 128 - 1024 МБ SLC NAND;
  • 4 - 64 ГБ eMMC.

Мультимедиа

  • 2D/3D графический ускоритель Vivante™ GC2000;
  • Видео декодирование: 1080p60 H.264, кодирование: 1080p30 H.264;
  • Интерфейсы камеры: 1x CSI, 2x CPI.

Дисплей

  • HDMI v1.4., с поддержкой 1920x1080;
  • 2 x LVDS с поддержкой разрешения до 1920x1200 24bit;
  • DSI, 1280x720 24bit;
  • 4-проводной интерфейс резистивной сенсорной панели.

Аудио

  • Линейный вход;
  • Стереовыход на наушники;
  • Цифровой микрофон;
  • Цифровое аудио: S/PDIF.

Сеть

  • Ethernet-контроллер 10/100/1000 — [опционально];
  • Wi-Fi 802.11 a/b/g/n + MIMO — [опционально];
  • Bluetooth 4.0/BLE — [опционально].

Интерфейсы

  • 1 x SD/SDIO/MMC-интерфейс;
  • 5 x UART (до 3,6 Мбит/с);
  • 2 x I2C;
  • 2 x SPI;
  • SATA II интерфейс, 3.0 Гбит/с;
  • PCI Express, Gen 2.0;
  • EIM external bus.

USB

  • USB 2.0 Host;
  • USB 2.0 OTG.

Поддержка ОС

  • Linux: Yocto, Ubuntu;
  • Android;
  • Windows Embedded Compact 7.0 и 2013.

Питание

  • Питание от источника постоянного тока 3,3В;
  • Напряжение цифровых входов/выходов: 3,3В.

Технические характеристики

  • Универсальный коннектор SO-DIMM 200;
  • Габариты (ДxШxВ): 51,5 мм x 67,8 мм x 4,5 мм.
  • Температурные диапазоны:
    • Коммерческий: от 0°С до +70°С;
    • Расширенный: от -20°С до +70°С;
    • Промышленный: от -40°С до +85°С;
VSM_MX6[xx]_[V2]_[xxxx]C_[xxxx]R_[xxxx]N_[xx]G_[AC]_[EC]_[TP]_[LB]_[WB[D]]_[x]T [x]O
MX6[xx]:MX6Q - Quad,
MX6D - Dual,
MX6DL - Dual Lite,
MX6S - Solo
[xxxx]C:800C - 800 МГц,
1000C - 1 ГГц,
1200C - 1,2 ГГц
[xxxx]R:256R - 256 МБ DDR3,
512R - 512 МБ DDR3,
1024R - 1 ГБ DDR3,
2048R - 2 ГБ DDR3,
4096R - 4 ГБ DDR3
[xxxx]N:128N - 128 МБ NAND,
256N - 256 МБ NAND,
512N - 512 МБ NAND,
1024N - 1 ГБ NAND
[xx]G:4G - 4 ГБ eMMC (V2 only),
8G - 8 ГБ eMMC (V2 only),
16G - 16 ГБ eMMC (V2 only)
[AC]:Audio Codec
[EC]:10/100/1000 Ethernet PHY
[TP]:4-wire Touch Panel Controller
[LB]:Local Bus / JTAG connector
[WB[D]]:WB - Wi-Fi 802.11 b/g/n + Bluetooth 4.0/BLE,
WBD - Wi-Fi 802.11 a/b/g/n с MIMO + Bluetooth 4.0/BLE (v2 only)
[x]T:Температуры:
CT - коммерческие: от 0°С до +70°С
ET - расширенные: от -20°С до +70°С
IT - промышленные: от -40°С до +85°С
[x]O:ОС:
LT - Linux
AO - Android
CO - Windows EC
Стандартные конфигурации
VAR-SOM-MX6 STDVSM_MX6Q_1000C_1024R_512N_AC_EC_TP_LB_CT LO
VAR-SOM-MX6 MAXVSM_MX6Q_1000C_1024R_512N_AC_EC_TP_LB_WB_CT LO
VAR-SOM-MX6 V2MAXVSM_MX6Q_V2_1000C_1024R_512N_8G_AC_EC_TP_LB_WB_CT LO

Нестандартные конфигурации доступны под заказ.
