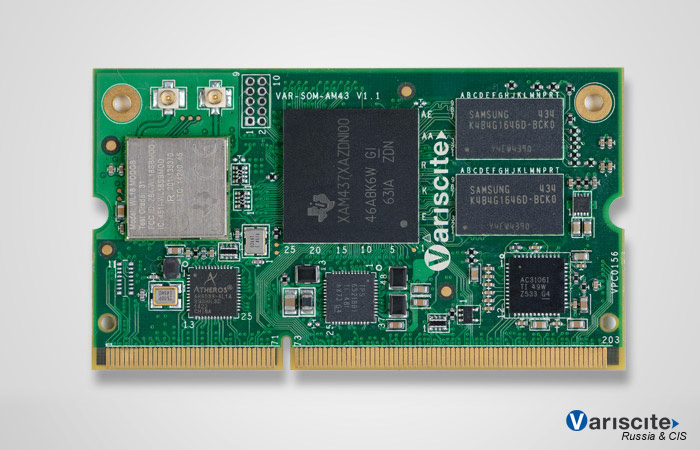

Процессорный модуль VAR-SOM-AM43

О продукции Variscite

С помощью решений компании Variscite ваши идеи станут реальностью. Компания Variscite предлагает широкую линейку процессорных модулей, одноплатных компьютеров, отладочных комплектов и плат расширения. Мы взяли на себя заботу о дизайне аппаратных средств, чтобы вы могли сосредоточиться на разработке новейших технологий в условиях стремительно растущих рынков.


Основан на микропроцессоре Sitara™ ARM® Cortex™-A9 TI AM437x  с тактовой частотой до 1 ГГц, с 4x200 МГц PRU и встроенным мощным 2D/3D графическим ускорителем.

VAR-SOM-AM43 с четырёхядерным PRU, который идеально подходит для разгрузки основного ЦПУ в системах реального времени, управления детерминированными задачами и поддержкой специализированных протоколов. Наличие PRU и богатого набора промышленных интерфейсов делает VAR-SOM-AM43 оптимальным решением для продуктов, ориентированных на применение в автоматизации, робототехнике, контроллерах и других промышленных сегментах.

Два Gigabit Ethernet, USB, контроллер сенсорной панели, Wi-Fi a/b/g/n с дополнительным MIMO и Bluetooth 4.0/BLE — это высокоинтегрированное решение с поддержкой операционных систем на базе ядра Linux.

Семейство продуктов

Блок-схема

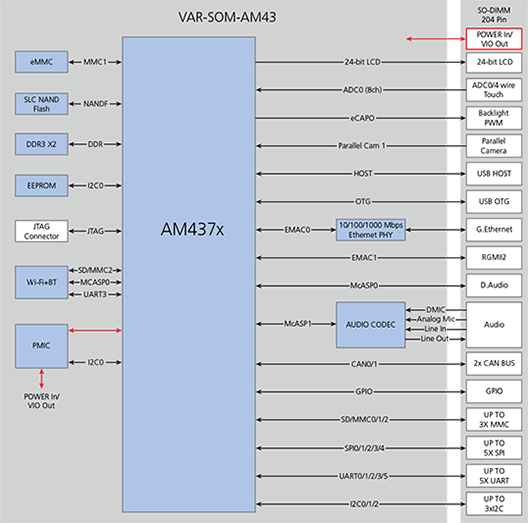

Блок-схема VAR-SOM-AM43
Подробнее о процессорах TI AM437x

Узнать больше подробностей о процессорах семейства AM335x вы можете на сайте производителя Texas Instruments…

ЦПУ

  • Процессор Texas Instruments AM437x (AM4376, AM4377, AM4378, AM4379):
    • Ядро ARM Cortex™-A9 с тактовой частотой 800-1000 МГц;
    • 4 x 200 МГц PRU.

Память

  • 256 - 1024 МБ DDR3;
  • 0 - 512 МБ SLC NAND;
  • 4 - 32 МБ eMMC.

Мультимедиа

  • 2D/3D графический ускоритель PowerVR™ SGX530;
  • Интерфейс камер: 1x CPI.

Дисплей

  • LCD-интерфейс — RGB, с поддержкой разрешения до 1400x1050 24bit;
  • 4/5-проводной интерфейс резистивной сенсорной панели.

Аудио

  • Линейный вход;
  • Линейный выход;
  • Цифровой микрофон;
  • Аналоговый микрофон;
  • Цифровое аудио: S/PDIF, IEC60958-1, AES-3.

Сеть

  • Ethernet 10/100/1000 + 10/100/1000 RGMII;
  • Wi-Fi 802.11 a/b/g/n + MIMO — [опционально];
  • Bluetooth V4.1/BLE — [опционально].

Интерфейсы

  • 1 x SD/SDIO/MMC;
  • 5 x UART (до 3,6 Мбит/с);
  • 3 x I2C;
  • 4 x SPI;
  • 1 x 1Wire/HDQ;
  • 2 x CAN bus.

USB

  • USB 2.0 Host;
  • USB 2.0 OTG.

Поддержка ОС

  • Linux;
  • Android — скоро.

Питание

  • Питание от источника постоянного тока 3,3 В;
  • Цифровые входы/выходы: 3,3 В / 1,8 В.

Технические характеристики

  • Универсальный коннектор SO-DIMM 200;
  • Габариты (Д×Ш×В): 38,6 мм×67,8 мм×3 мм
  • Температурные диапазоны:
    • Коммерческий: от 0°C до +70°C;
    • Расширенный: от -20°C до +70°C;
    • Промышленный: от -40°C до +85°C.
VSM_AM437[x]_[xxxx]C_[xxxx]R_[xxx]N_[xx]G_[AC]_[EC]_[WB[D]]_[x]T [x]O
AM437[x]AM4376,
AM4378,
AM4379
[xxxx]C800C - 800 МГц,
1000C - 1 ГГц
[xxxx]R256R - 256 МБ DDR3,
512R - 512 МБ DDR3,
1024R - 1 ГБ DDR3
[xxx]N128N - 128 МБ NAND,
256N - 256 МБ NAND,
512N - 512 МБ NAND
[xx]G4G - 4 ГБ eMMC,
8G - 8 ГБ eMMC,
16G - 16 ГБ eMMC
[AC]Audio Codec
[EC]10/100/1000 Ethernet PHY
[WB[D]]WB - Wi-Fi 802.11 b/g/n + Bluetooth 4.1/BLE,
WBD - Wi-Fi 802.11 a/b/g/n с MIMO + Bluetooth 4.1/BLE
[x]T: Температуры:
CT - коммерческие: от 0°С до +70°С
ET - расширенные: от -20°С до +70°С
IT - промышленные: от -40°С до +85°С
[x]OLO - Linux
AO - Android
Стандартные конфигурации
VAR-SOM-AM43 STDVSM_AM4378_1000C_1024R_512N_8G_AC_EC_CT LO
VAR-SOM-AM43 MAXVSM_AM4378_1000C_1024R_512N_8G_AC_EC_WB_CT LO

Нестандартные конфигурации доступны под заказ.
