Одноплатный компьютер VAR-OM3xCustomBoard

О продукции Variscite

С помощью решений компании Variscite ваши идеи станут реальностью. Компания Variscite предлагает широкую линейку процессорных модулей, одноплатных компьютеров, отладочных комплектов и плат расширения. Мы взяли на себя заботу о дизайне аппаратных средств, чтобы вы могли сосредоточиться на разработке новейших технологий в условиях стремительно растущих рынков.


Одноплатный компьютер VAR-OM3xCustomBoard выступает в роли материнской платы для процессорных модулей VAR-SOM-OM37 и VAR-SOM-OM35.


VAR-OM3xCustomBoard — может использоваться как в составе конечного продукта, так и в качестве средств разработки и отладки решений на базе процессорных модулей Варисайт.

В сочетании с VAR-SOM-OМ37 или VAR-SOM-OМ35 предлагает широкий спектр интерфейсов и коммуникационных возможностей, таких как: RS-232, USB, Ethernet, Wi-Fi, аудио, HDMI/DVI, интерфейс камеры, SD/MMC и др.

Коммутационные возможности могут быть расширены с помощью платы расширения VAR-EXT-CB105.

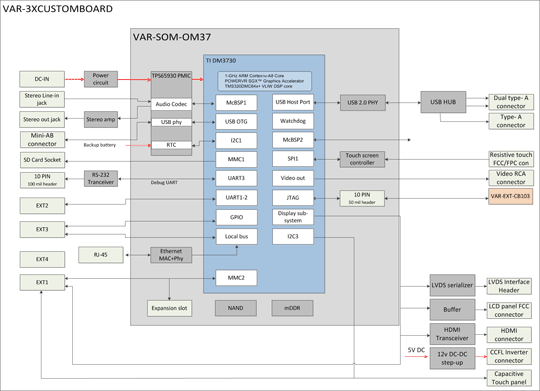

Блок-схема
Блок-схема Variscite VAR-OM3xCustomBoard

Разъем процессорного модуля

  • Коннектор SO-DIMM 200 — совместим с VAR-SOM-OM37 и с VAR-SOM-OM35 (модуль не входит в комплект поставки).

Дисплей

  • 18-битный параллельный RGB интерфейс (40-пиновый FFC/FPC коннектор для 7” WVGA LCD);
  • LVDS 18bit;
  • Композитный RCA;
  • HDMI/DVI;
  • Коннектор резистивной сенсорной панели: 4-контактный FFC/FPC;
  • Коннектор емкостной сенсорной панели.

Аудио

  • Линейный вход: 3,5 мм;
  • Линейный выход: 3,5 мм.

USB

  • 3 порта USB Host, тип "А"
  • Порт USB OTG, тип "Mini-АВ".

Сеть

  • Ethernet: 10/100, RJ-45;
  • Wi-Fi (на модуле).

Подключения

  • Слот для SD/MMC-карты;
  • Подключение камеры: через VAR-EXT-CB105 (не входит в комплект поставки);
  • RS-232: IDC10 (DBGU).

Разъемы расширения

  • GPMC - Local Bus interface;
  • Интерфейс SD/SDIO/MMC;
  • I2C;
  • SPI;
  • UART;
  • GPIO;
  • JTAG.

Питание

  • Гнездо для подключения блока питания: jack 2,5мм, 7,5 - 14 В;
  • Гнездо для батареи RTC: CR1225.

Габаритные размеры

  • Д×Ш×В: 10,0 cм × 9,0 см × 2,53 см.
