Процессорный модуль VAR-SOM-AM35

О продукции Variscite

С помощью решений компании Variscite ваши идеи станут реальностью. Компания Variscite предлагает широкую линейку процессорных модулей, одноплатных компьютеров, отладочных комплектов и плат расширения. Мы взяли на себя заботу о дизайне аппаратных средств, чтобы вы могли сосредоточиться на разработке новейших технологий в условиях стремительно растущих рынков.


Недорогие и производительные процессорные модули, основанные на микропроцессорах TI Sitara AM3517/AM3505.


VAR-SOM-АM35 — с помощью расширенного набора интерфейсов, включая CANBus-контроллер, можно использовать процессорные модули в качестве строительных блоков для промышленных и автомобильных приложений. Доступны модули с поддержкой Android, Linux, Windows Embedded CE и Windows Embedded Compact 7.


Семейство продуктов

Блок-схема

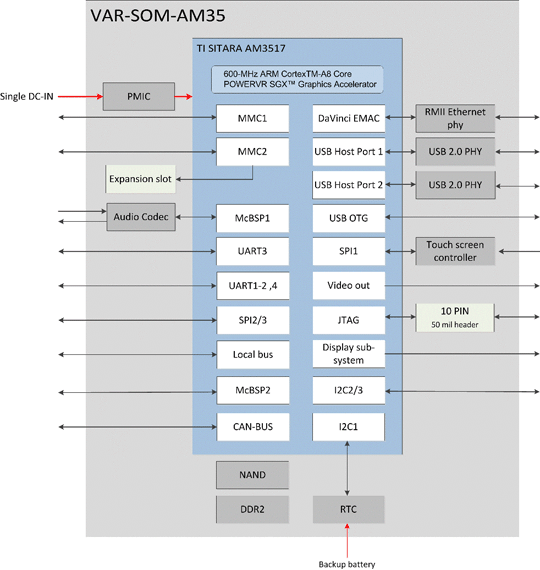

Блок-схема Variscite VAR-SOM-AM35

ЦПУ

  • Процессор Texas Instruments Sitara AM3517 / AM3505;
  • Ядро ARM Cortex™-A8, с тактовой частотой 600 МГц.

Память

  • 64 - 256 МБ DDR2;
  • 256 - 512 МБ SLC NAND.

Мультимедиа

  • 2D/3D графический ускоритель PowerVR SGX530 (только для AM3517);
  • Интерфейс камеры: 1x CPI.

Дисплей

  • LCD-интерфейс - RGB, с поддержкой разрешения до 1400x1050 24bit;
  • 4-проводной интерфейс резистивной сенсорной панели.

Аудио

  • Линейный вход;
  • Линейный выход;
  • Аналоговый микрофон;

Сеть

  • Ethernet 10/100.

Интерфейсы

  • 2 x SD/SDIO/MMC;
  • 1 x USB 2.0 Host;
  • 1 x USB 2.0 OTG;
  • 4 x UART (до 3,6 Мбит/с);
  • 2 x I2C;
  • 2 x SPI;
  • 1Wire/HDQ;
  • CAN bus;
  • Внешняя шина GPMC;
  • RTC на модуле.

Поддержка ОС

  • Linux;
  • Android;
  • Windows Embedded Compact 6.0R3 / 7.0.

Питание

  • Питание от источника постоянного тока: 3,3 - 6,0 В;
  • Цифровые входы/выходы: 3,3 В;
  • Типичное потребление: 1 Вт.

Технические характеристики

  • Универсальный коннектор SO-DIMM 200;
  • Габариты (Д×Ш×В) 35,6 мм×67,8 мм×3 мм;
  • Температурные диапазоны:
    • Коммерческий: от 0°C до +70°C
    • Расширенный: от -20°C до +70°C
    • Промышленный: от -40°C до +85°C
VSM_AM35[xx]_[xxx]R_[xxx]N_[EC]_[TP]_[RT]_[UH1]_[UH2]_[AC]_[x]T [x]O
AM35[xx]:AM3505 - TI AM3505 600 МГц,
AM3517 - TI AM3517 600 МГц
[xxx]R:64R - 64 МБ DDR2,
128R - 128 МБ DDR2,
256R - 256 МБ DDR2
[xxx]N:256N - 256 МБ NAND,
512N - 512 МБ NAND
[EC]:10/100 Ethernet
[TP]:Touch Panel controller
[RT]:Встроенные часы реального времени (RTC)
[UH1]:Контроллер USB 2.0 Host
[UH2]:Второй контроллер USB 2.0 Host
[AC]:Аудиокодек
[x]T: Температуры:
CT - коммерческие: от 0°С до +70°С
ET - расширенные: от -20°С до +70°С
IT - промышленные: от -40°С до +85°С
[x]O:LO - Linux U-Boot
AO - Android U-Boot
CO - WinCE EBoot
Стандартные конфигурации
VAR-SOM-AM35 STDVSM_AM3517_256R_256N_EC_TP_RT_UH1_UH2_AC_CT LO
VAR-SOM-AM35 ITVSM_AM3517_128R_256N_EC_RT_UH1_UH2_AC_IT LO
VAR-SOM-AM35 MINVSM_AM3505_128R_256N_RT_UH1_UH2_AC_CT LO

Нестандартные конфигурации доступны под заказ.

Reference Manuals:
Mechanic Design:
Misc:
OS support:
Android 2.2 (FroYo)
Linux 2.6.32
Linux 2.6.37
Windows CE 6.0 R3
Windows Embedded Compact 7
