Процессорный модуль VAR-SOM-MX7

О продукции Variscite

С помощью решений компании Variscite ваши идеи станут реальностью. Компания Variscite предлагает широкую линейку процессорных модулей, одноплатных компьютеров, отладочных комплектов и плат расширения. Мы взяли на себя заботу о дизайне аппаратных средств, чтобы вы могли сосредоточиться на разработке новейших технологий в условиях стремительно растущих рынков.

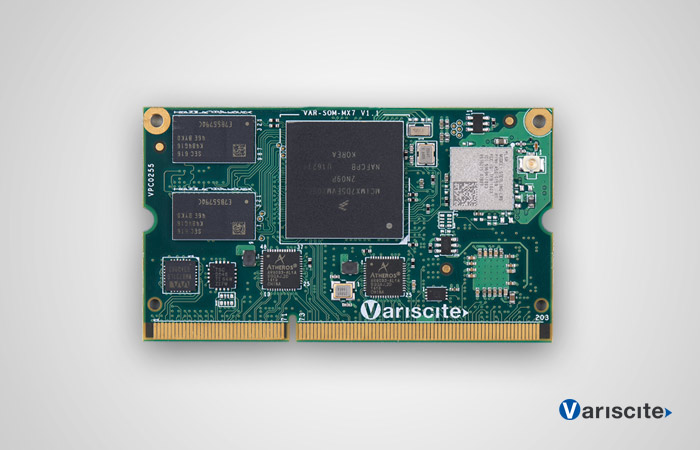

Variscite VAR-SOM-MX7
Модуль VAR-SOM-MX7 расширяет возможности применения с RealTime-сопроцессором.



VAR-SOM-MX7 — модуль на базе семейства процессоров NXP/Freescale i.MX 7, с двумя ядрами 1GHz ARM Cortex-A7 и сопроцессором реального времени 200MHz ARM Cortex-M4. Как универсальная платформа для ваших продуктов VAR-SOM-MX7 предлагает широкий спектр поддерживаемых интерфейсов и возможностей подключения.

Это оптимизированный, компактный, недорогой и экономичный процессорный модуль.

VAR-SOM-MX7 - идеальное решение для продуктов и приложений, требующих поддержки вычислений реального времени в комбинации с высокой производительностью центрального процессора, с учетом снижения энергопотребления без потери производительности.

Совместим с VAR-MX7CustomBoard.

Для ускорения разработки и сокращения времени вывода вашего продукта на рынок рекомендуем приобрести отладочный комплект VAR-DVK-MX7.

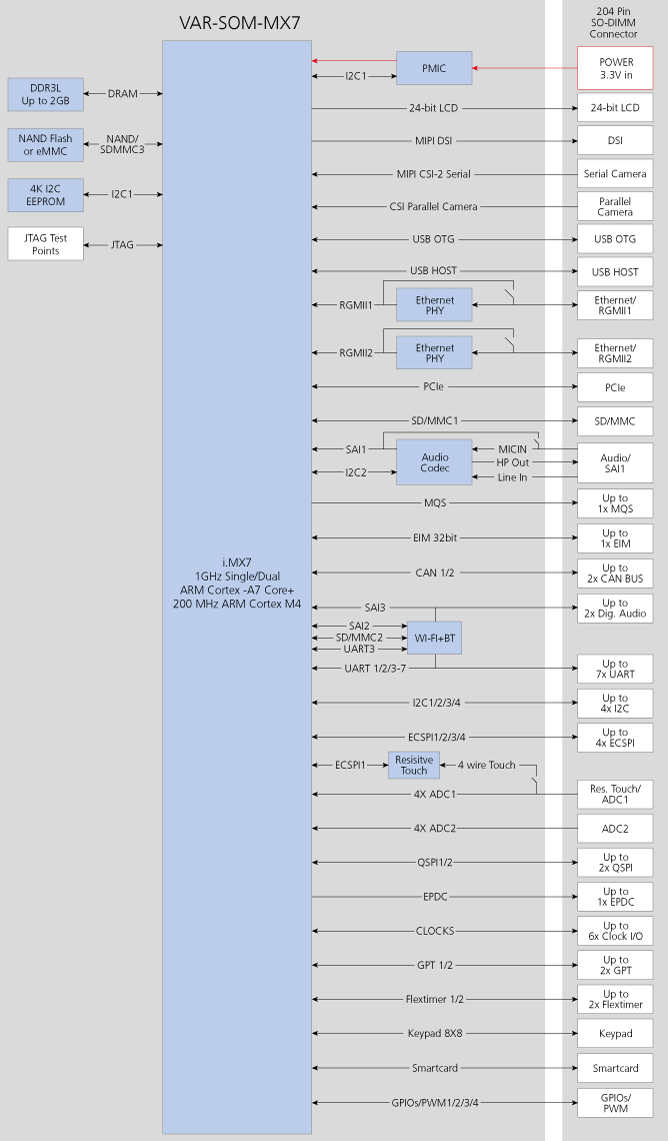

Блок-схема
Блок-схема Variscite VAR-SOM-MX7

ЦПУ

  • Процессор NXP/Freescale i.MX 7:
    • 2-х ядерный, ARM Cortex™-A7;
    • С частотой до 1,0 GHz.
  • RealTime-сопроцессор:
    • 200 MHz ARM Cortex™-M4.

Память

  • RAM: 256 - 2048 MB DDR3L;
  • SLC NAND: 128 - 512 MB;
  • eMMC: 8 - 32 GB.

Мультимедиа

  • Графический ускоритель: 2D pixel acceleration engine (PxP);
  • Интерфейсы камеры: 24bit CPI, Dual lane MIPI.

Дисплей

  • Parallel RGB: 1920 x 1080 24-bit;
  • E-ink: EPDC;
  • DSI: 1400 x 1050 24-bit;
  • 4-проводный интерфейс резистивной сенсорной панели.

Аудио

  • Линейный вход и выход;
  • Стереовыход на наушники;
  • Аналоговый микрофон;
  • Цифровые интерфейсы: SAI, MQS.

Сеть

  • 2 x Ethernet 10/100/1000 Mbps;
  • Wi-Fi 802.11 b/g/n — [опционально];
  • Bluetooth 4.1/BLE — [опционально].

Интерфейсы

  • 1 x SD/SDIO/MMC-интерфейс;
  • 7 x UART (до 3,6 Мбит/с);
  • 4 x I2C;
  • 4 x SPI;
  • 2 x ADC, 4-канал. 12-bit;
  • PCIe 2.0.

USB

  • USB 2.0 Host;
  • USB 2.0 OTG.

Поддержка ОС

  • Linux: Yocto.

Питание

  • Питание от источника постоянного тока 3,3В;
  • Напряжение цифровых входов/выходов: 3,3В.

Электромеханические характеристики

  • Универсальный коннектор SO-DIMM 204;
  • Габариты (ДxШxВ): 38,6 мм x 67,8 мм x 4,0 мм.
  • Температурные диапазоны:
    • Коммерческий: от 0°С до +70°С;
    • Промышленный: от -20°С до +85°С;
VSM_MX7_[xxxx]R_[xx]N_[AC]_[EC1]_[EC2]_TP_[WF]_[x]T LO
[xxxx]R:256R - 256 МБ DDR3L,
512R - 512 МБ DDR3L,
1024R - 1024 МБ DDR3L
[xx]N: 01N - 128 МБ NAND,
02N - 256 МБ NAND,
05N - 512 МБ NAND;
8N - 8 ГБ eMMC,
16N - 16 ГБ eMMC,
32N - 32 ГБ eMMC
[AC]:Audio Codec
[EC1]:10/100/1000 Ethernet 1
[EC2]:10/100/1000 Ethernet 2
TP:resistive Touch Panel controller
[WF]:Wi-Fi 802.11 b/g/n + Bluetooth 4.1/BLE
[x]T:Температурное исполнение:
CT - коммерческое: от 0°С до +70°С
IT - промышленное: от -20°С до +85°С
LO:ОС: Linux
Стандартные конфигурации
VAR-SOM-MX7VSM_MX7_1024R_05N_AC_EC1_EC2_TP_WF_CT LO
VAR-SOM-MX7-EVSM_MX7_1024R_8N_AC_EC1_EC2_TP_WF_CT LO

Нестандартные конфигурации доступны под заказ.
