Одноплатный компьютер VAR-MX7CustomBoard

О продукции Variscite

С помощью решений компании Variscite ваши идеи станут реальностью. Компания Variscite предлагает широкую линейку процессорных модулей, одноплатных компьютеров, отладочных комплектов и плат расширения. Мы взяли на себя заботу о дизайне аппаратных средств, чтобы вы могли сосредоточиться на разработке новейших технологий в условиях стремительно растущих рынков.


Variscite VAR-MX7CustomBoard

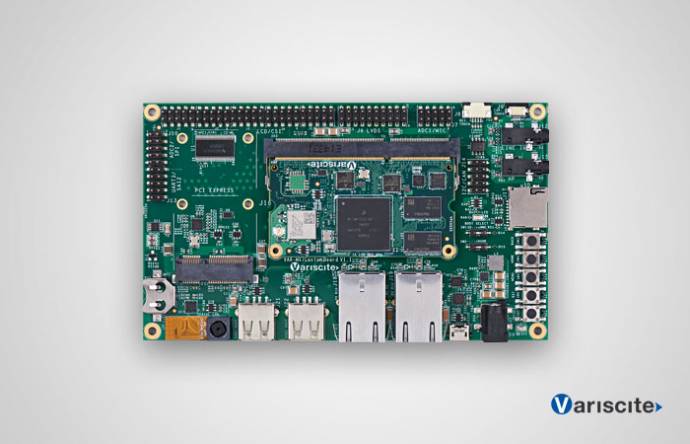

Одноплатный компьютер VAR-MX7CustomBoard выступает в роли материнской платы для процессорных модулей VAR-SOM-MX7.



VAR-MX7CustomBoard – одноплатный компьютер небольшого размера с высокой степенью интеграции, имеющий расширенные функциональные возможности и возможности подключения. Современные решения компании Варисайт объединяют в себе последние тенденции функциональных возможностей и интерфейсов для встраиваемых продуктов.

Одноплатный компьютер VAR-MX7CustomBoard может использоваться как в составе конечного продукта, так и в качестве средств разработки и отладки решений на базе процессорных модулей VAR-SOM-MX7.

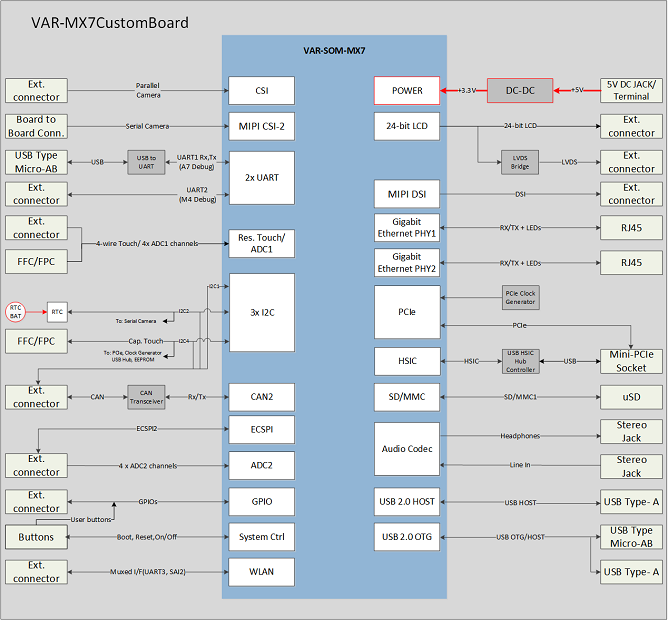

Блок-схема
Блок-схема Variscite VAR-MX7CustomBoard

Разъем процессорного модуля

  • Коннектор SO-DIMM 204 — совместим с VAR-SOM-MX7 (модуль не входит в комплект поставки).

Подключение дисплея

  • Parallel RGB 24bit;
  • LVDS 3-пары 18bit;
  • Коннектор DSI;
  • Емкостная сенсорная панель — разъем FFC/FPC, 6 контактов;
  • 4-проводная сенсорная панель - разъем FFC/FPC, 4 контакта.

Аудио

  • Гнездо для подключения наушников: 3,5 мм;
  • Линейный вход: 3,5 мм;
  • Коннектор для подключения аналогового микрофона.

USB

  • Порт USB Host, тип "А"
  • Порт USB OTG, тип "Mini-АВ" / тип "А".

Сеть

  • 2x Ethernet 10/100/1000 Mbps, RJ-45.

Подключения

  • Коннектор mini-PCIe;
  • Гнездо uSD-карты;
  • Интерфейс камеры: MIPI CSI-2; Parallel;
  • MicroUSB (serial<>USB);
  • CAN Bus.

Разъемы расширения

  • 2x ADC-коннектор;
  • SAI;
  • I2C;
  • SPI;
  • UART.

Питание

  • Гнездо для подключения блока питания: jack 2,0мм, 5 В;
  • Гнездо для батареи RTC: CR1225.

Габаритные размеры

  • Д×Ш×В: 8,7 cм × 14,8 см × 2,0 см.
