Одноплатный компьютер VAR-AM33CustomBoard

О продукции Variscite

С помощью решений компании Variscite ваши идеи станут реальностью. Компания Variscite предлагает широкую линейку процессорных модулей, одноплатных компьютеров, отладочных комплектов и плат расширения. Мы взяли на себя заботу о дизайне аппаратных средств, чтобы вы могли сосредоточиться на разработке новейших технологий в условиях стремительно растущих рынков.


Variscite VAR-AM33CustomBoard
Одноплатные компьютеры VAR-AM33CustomBoard выступают в роли материнских плат для процессорных модулей VAR-SOM-AM33.


VAR-AM33CustomBoard — может использоваться как в составе конечного продукта, так и в качестве средства разработки и отладки решений на базе процессорных модулей Варисайт.

В сочетании с VAR-SOM-АМ33 предлагает широкий спектр интерфейсов и коммуникационных возможностей, таких как: RS-232/RS-485, USB, Gigabit Ethernet, Wi-Fi, BlueTooth, аудио, LVDS, SD/SDHC/MMC и др.

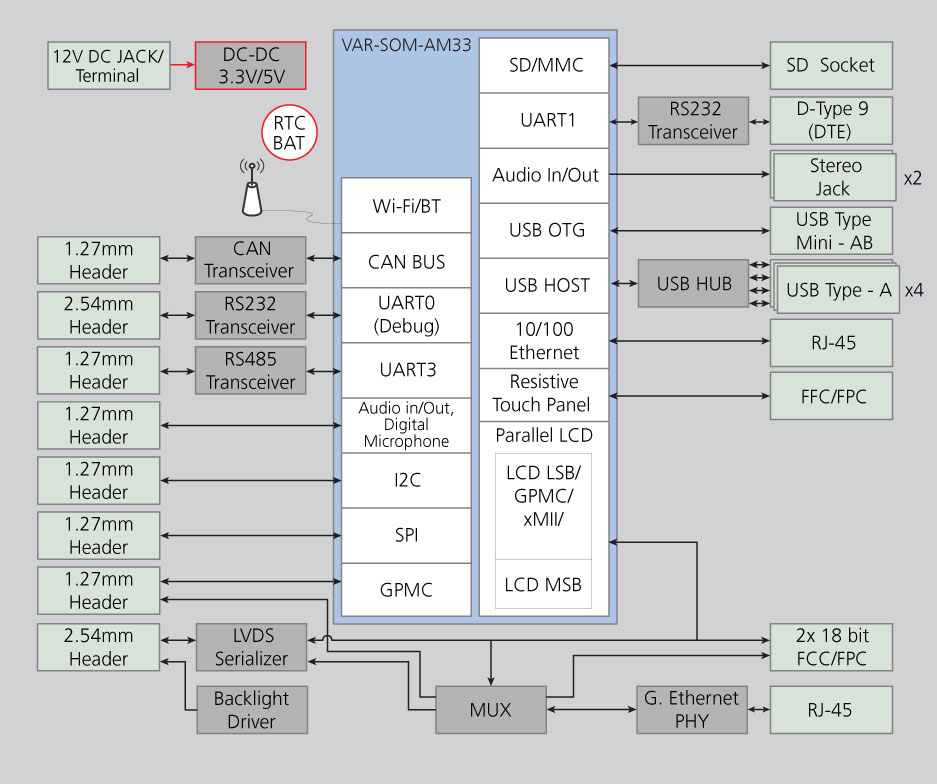

Блок-схема
блок-схема VAR-AM33CustomBoard

Разъем процессорного модуля

  • Коннектор SO-DIMM 200 — совместим с VAR-SOM-AM33 (модуль не входит в комплект поставки).

Дисплей

  • 18-битный параллельный RGB интерфейс (40-пиновый FFC/FPC коннектор для 7” WVGA LCD);
  • LVDS 18bit;
  • Драйвер подсветки;
  • Коннектор резистивной сенсорной панели: 4-контактный FFC/FPC;
  • Коннектор емкостной сенсорной панели: 10-контактный FFC/FPC.

Аудио

  • Гнездо для подключения наушников, 3,5 мм;
  • Линейный вход, 3,5 мм.

USB

  • 4 порта USB Host, тип "А"
  • Порт USB OTG, тип "Mini-АВ".

Сеть

  • Ethernet 1: 10/100, RJ-45;
  • Ethernet 2: 10/100/1000, RJ-45;
  • Wi-Fi, Bluetooth (на модуле).

Подключения

  • Слот для SD/MMC-карты;
  • RS-232 1: DB-9 «папа» (DTE);
  • RS-232 2: IDC10 (DBGU);
  • RS-485;
  • CAN Bus.

Разъемы расширения

  • GPMC - Local Bus interface;
  • Интерфейс SD/SDIO/MMC;
  • I2C;
  • SPI;
  • UART;
  • GPIO;
  • JTAG.

Питание

  • Гнездо для подключения блока питания: 2,5мм, 7,5 - 14 В;
  • Гнездо для батареи RTC: CR1225.

Габаритные размеры

  • Д×Ш×В: 12 cм × 10,5 см × 2,4 см.
