Одноплатный компьютер VAR-OM44CustomBoard

О продукции Variscite

С помощью решений компании Variscite ваши идеи станут реальностью. Компания Variscite предлагает широкую линейку процессорных модулей, одноплатных компьютеров, отладочных комплектов и плат расширения. Мы взяли на себя заботу о дизайне аппаратных средств, чтобы вы могли сосредоточиться на разработке новейших технологий в условиях стремительно растущих рынков.


Одноплатный компьютер VAR-OM44CustomBoard выступает в роли материнской платы для процессорного модуля VAR-SOM-OM44.


VAR-OM44CustomBoard — может использоваться как в составе конечного продукта, так и в качестве средств разработки и отладки решений на базе процессорных модулей Варисайт.

В сочетании с VAR-SOM-OM44 предлагает широкий спектр интерфейсов и коммуникационных возможностей, таких как: RS-232/RS-485, USB, Gigabit Ethernet, аудио, HDMI, LVDS, SD/SDHC/MMC и др.

Для оценки мультимедийных возможностей и работы с камерой используйте мультимедийную плату расширения VAR-EXT-CB401.

Блок-схема

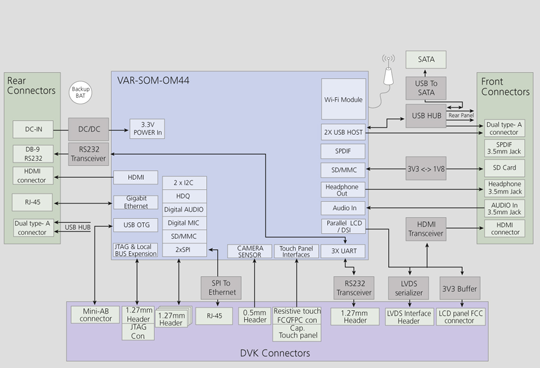

Блок-схема Variscite VAR-OM44CustomBoard

Разъем процессорного модуля

  • Коннектор SO-DIMM 200 — совместим с VAR-SOM-OM44 (модуль не входит в комплект поставки).

Дисплей

  • 18-битный параллельный RGB интерфейс (40-пиновый FFC/FPC коннектор для 7” WVGA LCD);
  • LVDS 18bit;
  • HDMI v1.3a;
  • Коннектор резистивной сенсорной панели: 4-контактный FFC/FPC;
  • Коннектор емкостной сенсорной панели: 10-контактный FFC/FPC.

Аудио

  • Гнездо для подключения наушников: 3,5 мм;
  • Линейный вход: 3,5 мм;
  • Цифровой микрофон (на плате).

USB

  • 4 порта USB Host, тип "А"
  • Порт USB OTG, тип "Mini-АВ".

Сеть

  • Ethernet 1: 10/100/1000, RJ-45;
  • Ethernet 2: 10/100, RJ-45 (для отладки);
  • Wi-Fi, Bluetooth (на модуле).

Подключения

  • Слот для SD/MMC-карты;
  • Камера: VAR-EXT-CB401 (не входит в комплект поставки);
  • RS-232 1: DB-9 «папа» (DTE);
  • RS-232 2: IDC10 (DBGU);
  • RS-485.

Разъемы расширения

  • GPMC - Local Bus interface;
  • Интерфейс SD/SDIO/MMC;
  • I2C;
  • SPI;
  • UART;
  • GPIO;
  • JTAG.

Питание

  • Гнездо для подключения блока питания: jack 2,5мм, 7,5 - 14 В;
  • Гнездо для батареи RTC: CR1225.

Габаритные размеры

  • Д×Ш×В: 12,0 cм × 10,5 см × 2,4 см.
